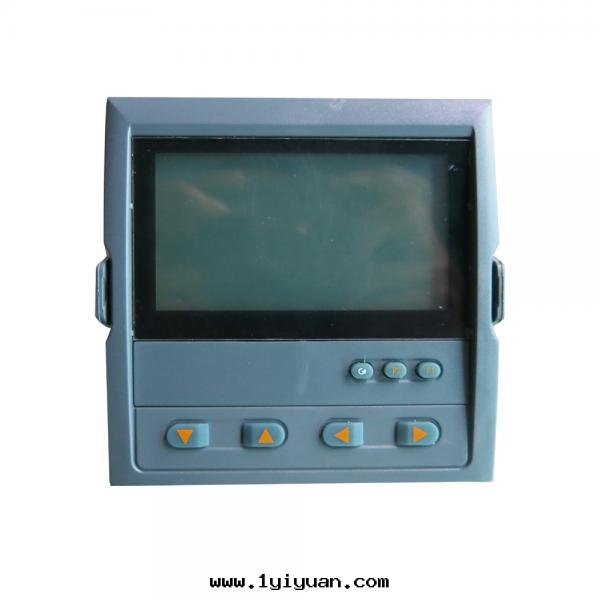

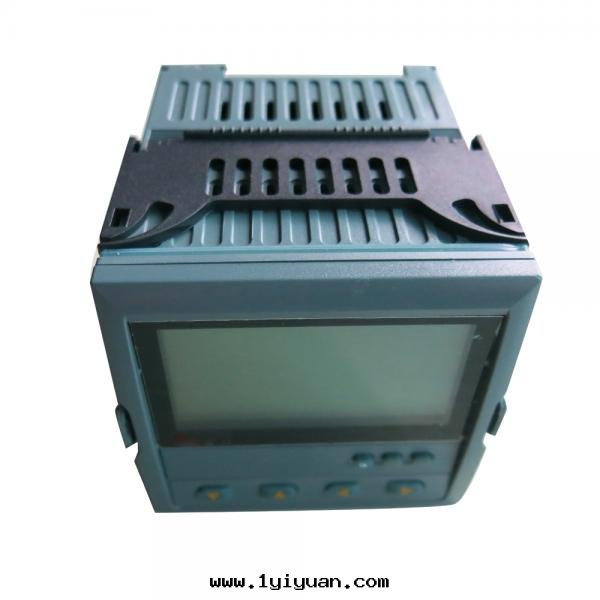

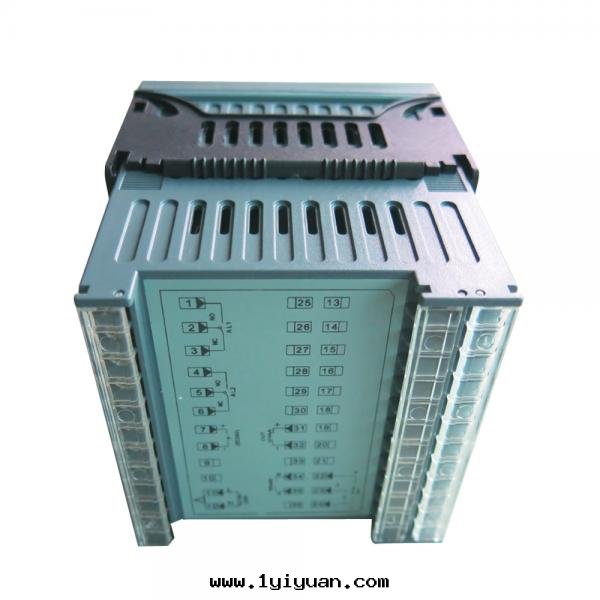

NHR-5620系列數字顯示容積儀采用了表面貼裝工藝，全自動貼片機生产，具有很强的抗干擾能力。本儀表可对工業現场各類規則、不規則罐體的液位進行采集、顯示並轉換成对應罐體的容積，适用于对各種过程参量進行監測、控制、采集等。
技術参數：
|
輸入 |
||||
|
輸入信号 |
電流 |
電壓 |
||
|
輸入阻抗 |
≤250Ω |
≥500KΩ |
||
|
輸入電流最大限制 |
30mA |
|
||
|
輸入電壓最大限制 |
|
≤6V |
||
|
輸出 |
||||
|
輸出信号 |
電流 |
電壓 |
繼電器 |
24V配電或饋電 |
|
輸出負载能力 |
≤500Ω |
≥250KΩ（注：需要更高 負载能力时須更換模块） |
AC220V/3A（大） DC24V/3A（大） |
≤30mA |
|
綜合参數 |
||||
|
測量精度 |
0.2%FS±1字 |
|||
|
設定方式 |
面闆轻触式按鍵數字設定；参數設定值密碼鎖定；設定值断電永久保存。 |
|||
|
顯示方式 |
-1999～9999測量值顯示，发光二級管工作狀态顯示 |
|||
|
使用环境 |
环境温度：0～50℃；相对湿度：≤85%；避免强腐蝕气體 |
|||
|
工作電源 |
AC 100～240V（开關電源），50～60Hz；DC 20～29V（开關電源） |
|||
|
功耗 |
≤5W |
|||
|
結構 |
标準卡入式 |
|||
|
通訊 |
采用标準MODBUS通訊協議，RS-485通訊距離可达1公里，RS-232通訊距離可达15米。 注：儀表带通訊功能时，通訊轉換器最好选用有源轉換器 |
|||
儀表型譜
NHR-5620□-□-□/□/□/□/□（）-□-（）
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
①規格尺寸 |
②輸入分度号 |
||
|
代碼 |
宽*高*深 |
代碼 |
分度号（測量範围） |
|
A B C |
160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） |
25 26 27 28 29 30 31 56 |
0～20mA（-1999～9999） 0～10mA（-1999～9999） 4～20mA（-1999～9999） 0～5V（-1999～9999） 1～5V（-1999～9999） -5～5V（-1999～9999） 0～10V（-1999～9999） 特殊規格 |
|
③變送輸出1（OUT1） |
④變送輸出2（OUT2） |
||
|
代碼 |
輸出類型（負载電阻RL） |
代碼 |
輸出類型（負载電阻RL） |
|
X 0 1 2 3 4 5 |
無輸出 4～20mA（RL≤600Ω） 1～5V（RL≥250KΩ） 0～10mA（RL≤1.2KΩ） 0～5V（RL≥250KΩ） 0～20mA（RL≤600Ω） 0～10V（RL≥4KΩ） |
X 0 1 2 3 4 5 |
無輸出 4～20mA（RL≤600Ω） 1～5V（RL≥250KΩ） 0～10mA（RL≤1.2KΩ） 0～5V（RL≥250KΩ） 0～20mA（RL≤600Ω） 0～10V（RL≥4KΩ） |
|
⑤報警（繼電器接点輸出） |
⑥通訊輸出 |
||
|
代碼 |
報警限數 |
代碼 |
通訊接口（通訊協議） |
|
X 1 2 3 4 |
|
X D1 D2 D3 |
無輸出 RS-485通訊接口（Modbus） RS232通訊接口（Modbus） RS232C打印接口（Modbus） |
|
⑦饋電輸出 |
⑧供電電源 |
||
|
代碼 |
饋電輸出（輸出電壓） |
代碼 |
電壓範围 |
|
X 1P 2P |
無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V， 第二路24V饋電輸出。 |
A D |
AC/DC 100～240V（AC/50～60Hz） DC 20～29V |
|
⑨備注 |
|||
|
無備注可省略 |
|||
